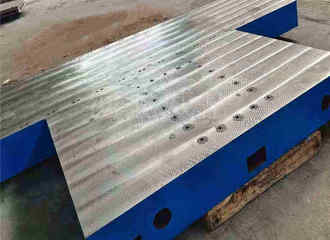

铸铁试验台架工作面的不平度
要求：对于尺寸至1000毫米的平板，距工作面边缘5毫米及尺寸大于1000毫米的平板，距工作面边缘10毫米处得不平度可以不计算。
铸铁试验台架检定方法：为了检定工作面的不平度，以通过平板工作面的一条对角线且平行于另一条对角线的平面A0为理想平面，以工作面各被检点对理想平面A0得大偏差与小偏差得代数差作为平板工作面的不平度，其值不应超过规定的标准。
铸铁试验台架外观及表面质量要求：平面应有三个支点（对于尺寸为750×1000毫米及以上的平板允许有4个及4个以上支点）。平面侧面应标有制造厂商标，对于检验用的铸铁平台应有精度等级和产品编号。平面非工作面应型砂，修去锐边毛刺并涂以油漆。平板工作面不应有锈迹、刻痕、裂缝、凹陷、砂眼、杂质及影响测量精度得其他问题，使用中得平板允许有不影响测量精度得上述问题，平板应去磁。
检定方法：目力观察及试验，
铸铁试验台架工作面的表面光洁度要求：非刮制的新制和修理的平板，应在三个不同部位上检定工作面的表面光洁度。
检定方法：与表面光洁度工艺样板比较或用轮廓仪检定
铸铁试验台架侧面夹角要求：每个侧面之间和侧面与工作面之间得夹角应在90o±10"以内。
检定方法：用分度值为2"得角度尺检定
铸铁试验台架刮制的接触点要求：新制的和修理后得刮制平板应用涂色法检定接触点的情况，在边长为25毫米得正方形内的点数及任意两正方形内得点数之差不应超过标准得规定。距平板工作面边缘处5毫米内的点数不必计算。
检定方法：尺寸小于或等于400×400毫米得0级平板用“三面互研”法检定，尺寸大于400×400毫米得0级平板允许用0级平板或0级平尺检定，平板得长边尺寸应不小于被检铸铁平板对角线长度的一半，平尺的长度应不小于被检平板对角线长度。
研磨好铸铁平台润滑剂的使用和对温度的要求
铸铁平台在研磨的过程中检验平板的研磨质量和工作效率，在程度上与润滑剂有关。例如：研脂的好坏，可影响光洁度和压砂质量。研磨铸铁试验台架对润滑剂的要求主要有以下几点：
1、要能起到润滑冷作用。
2、在研磨剂中使磨料在工具上均匀分布，有的粘着能力。
3、能提高研磨效率和质量（如：具有化学作用，能使检验平板表面形成氧化膜，从而加速研磨）。
4、不影响人体健康。性能不受温度变化的影响。http://www.chinaweiyue.com/
研磨铸铁试验台架常用的润滑剂为煤油，煤油可与硬脂配合，在研磨平板时煤油能提高铸铁表面的光泽。另外机油润滑性好，粘度较大。可作为研磨膏的中成份。在研磨检验平板时一般采用10#机油。在较的研磨时，可以一份机油和三份煤油混合使用。研磨过的铸铁试验台架又叫研磨平板是精度高的铸铁平板。
研磨温度对铸铁试验台架的平面度的影响很大，大量热量的产生所以平板的变形量就会变大。所以在铸铁平板的研磨过程中要注意控制好铸铁平台研磨温度。
铸铁试验台架在研磨中生热是普遍存在的，当铸铁平板初研时，由于原始条件差，凹凸不平，当凸起部分与凸起部分研磨时，磨擦力较大，热量产生也较多，致使温度分布不均匀，所以就影响平面性。当磨料很细时，或研磨时间过长，磨料已碎，失去切削力时，平板的附吸力就很大，产生热量也很多，对平面性影响也就很大。平面性较好、温度均匀分布的平面工件，在均匀受热时，平面变成中间凹；在均匀受冷时，变成中间凹。
为了防止铸铁试验台架产生过多热量使平面变形，在研磨中加充分润滑剂；当使用很细的砂子时，加适量粘度比煤油大的机油等润滑剂；并且注意勤换磨料，保持湿研磨的滚动磨擦的特点，以保持铸铁试验台架精度不变。
