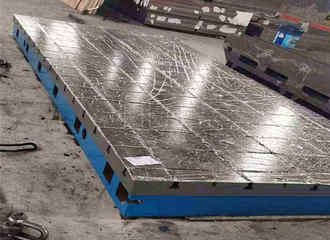

铸铁划线平台适用于机床,机械设备及零部件的垂直度检验,安装加工定位,划线等是机械行业中的重要测量工具,并在加工中作配套工作台使用.铸铁划线平台是精度高,稳定性好,便于维修.
铸铁划线平台按GB6092-85标准制造，材料为HT200-HT300，其工作面采用刮研工艺，用于检验工件的90°角，维修设备时检验零部件相关表面的相互垂直度，还常用于钳工划线及零部件的检测和机械加工中的装夹。铸铁划线平台能在铸铁平台上检查工件的垂直度，适用于高精度机械和仪器检验和机床之间不垂直度的检查，广泛使用在工业测量中。
铸铁划线平台优先采用砂型铸造,粘土湿型砂铸造的铸件重量可从几公斤直到几十公斤，机床床身而粘土干型生产的铸件可重达几十。本身氧化变质，其油脂中含有低分子酸也易引起金属的锈蚀。杂质和尘埃的存在，空气中的灰尘、铁屑、砂石等杂质，大多具有吸湿性，一旦落到铸铁平板表面上就会成为结晶。空气中的水分子在此凝结，使落上灰尘的金属表面长时间处于潮湿状态，容易产生点锈蚀。
1、在划线铸铁平台上的划线工具和划线方法
用划针划线的方法
常用的划线工具
常有的划线工具有划针、划规、划卡、划针盘、方箱、平板、样冲等。
2 划线基准的选择
在划线铸铁平板上划线时，应以工件上某一条线或某一个面作为依据来划出其余的尺寸线，这样的线（或面）称为划线基准。划线基准应尽量与设计基准一致，毛坯的基准一般选其轴线或安装平面作基准。根据图纸的支承座应以设计基准B面和A线（对称线）为划线基准，就能按照图上的尺寸画出全部尺寸界限。
3 划线步骤
划线分平面划线和立体划线。平面划线是在工件的一个表面上划线，方法与机械制图相似。立体划线是在工件的几个表面上划线，如在长、宽、高方向或其他倾斜方向上划线。工件的立体划线通常在划线平台上进行，划线时，工件多用千斤顶来支承，有的工件也可用方箱、V形块等支承。
1）划线前的准备工作
毛坯在划线前要进行清理（将毛坯表面的脏物_干净，_毛刺），划线表面需涂上一层薄而均匀的涂料，毛坯面用大白浆或粉笔；已加工面用紫色涂料（龙胆紫加虫胶和酒精）或绿色涂料（孔雀绿加虫胶和酒精）。有孔的工件，还要用铅块或木块堵孔，以便确定孔的。
2）立体划线操作。所示为轴承座的立体划线操作方法，它属于毛坯划线。
此处，铸铁划线平台灰尘等还具有吸附其他锈蚀剂的特性，因此，主要原因是砂型铸造较之其它铸造方法成本低、生产工艺简单、生产周期短。当湿型不能满足要求时再考虑使用粘土砂表干砂型、干砂型或其它砂型。大气中及化物等酸性气体都会加速设备及划线平板的锈蚀。
所以铸铁划线平台的制造方法大多采用铸造中的铸造流程；随着科学的进步，铸型进入工厂化的大规模生产，以前的技术不能满足生产要求，树脂砂造型造芯工艺的应用和发展，对铸造用砂的质量又提出高的要求。铸铁划线平台上面可以加工T型槽和圆孔便于固定工件。http://www.chinaweiyue.com/
厂家温馨提示：铸铁划线平台不要在潮湿、有腐蚀、过高和过低的温度环境下使用和存放。在使用时要行铸铁划线平台的安装调试，然后，把铸铁划线平台的工作面擦拭干净，在确认没有问题的情况下使用铸铁划线平台。
