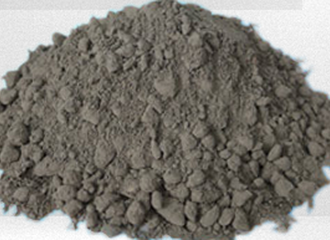

点击图片查看原图
产品性能特点：
（1）采用多孔网格状材结构骨料，具有强度高，隔热效果显著，低导热系数的特点。本系列产品根据导热系数的不同，作为隔热衬里与系列耐磨产品复合使用。
（2）具有良好的流动性和塑性，既可振动施工，也可涂抹施工，施工方便快捷。
理化性能指标：
|
产品名称 |
高强轻质隔热浇注料 |
|||||||
|
牌号 |
JS-0.50 |
JS-0.80 |
JS-1.00 |
JS-1.10 |
JS-1.30 |
JS-1.50 |
JS-1.80 |
|
|
使用温度(℃) |
800 |
850 |
900 |
950 |
1000 |
1050 |
1100 |
|
|
体积密度(kg/m3) |
110℃×24h≤ |
500 |
800 |
1000 |
1100 |
1150 |
1500 |
1800 |
|
冷态耐压强度 (MPa) |
110℃×24h≥ |
1.5 |
2.0 |
4.0 |
5.5 |
7.5 |
8.0 |
10.0 |
|
800℃×3h≥ |
1.5 |
2.0 |
5.5 |
6.5 |
8.0 |
10.0 |
15.0 |
|
|
冷态抗折强度 (MPa) |
110℃×24h≥ |
0.5 |
1.0 |
1.5 |
2.0 |
2.5 |
3.0 |
4.0 |
|
800℃×3h≥ |
0.5 |
1.0 |
1.5 |
2.0 |
2.5 |
3.0 |
4.0 |
|
|
烧后线变化率(%) |
800℃×3h≤ |
-2.5 |
-1.0 |
-0.8 |
-0.5 |
-0.5 |
-0.5 |
-0.5 |
|
导热系数(W/(m.k)) |
350℃≤ |
0.25 |
0.30 |
0.35 |
0.40 |
0.45 |
0.50 |
0.60 |
|
添加复合结合剂或水 |
详见施工工艺 |
|||||||
|
施工方法 |
振动或捣打或喷涂 |
|||||||
|
使用部位 |
水泥窑隔热衬里及各种工业窑炉隔热衬里 |
|||||||
|
特性 |
高强质轻、导热系数低、节能、整体性好 |
|||||||
