(沧州混凝土防腐硅烷浸渍剂价格)-固原新闻
通过对水泥-石灰-粉煤灰干硬性体系进行单纯型-格子研究,探讨了石灰掺量对该体系早期与后期无侧限抗压强度的影响规律.结果显示:石灰掺量对水泥-石灰-粉煤灰干硬性体系早期强度的影响规律与其中的水泥掺量有关,当水泥掺量低于7%(质量分数,下同)时,掺入石灰有助于体系早期强度的提高;当水泥掺量高于7%后,掺入石灰对该体系早期强度反而存在负面作用;不论水泥掺量如何,掺入石灰均能提高该体系的后期强度.
异丁烯(基)三乙硅烷DB-H538是液体形态,广泛运用于海港工程的混凝土结构防腐,防腐效果优异、耐久性良好,由于其膏状形态特点,所以其在硅烷浸渍喷涂施工中拥有更加方便、经济的优点。
早在上世纪70年代,欧美、澳大利亚等地已经大量应用“硅烷浸渍技术”于各类海港工程的防腐,并且是美国公路路桥防护中采用广泛的防腐方案。调查资料显示美国高速公路路桥防护材料中三分之一以上采用的是硅烷。对于欧洲路桥设计手册,如英国DB43/03等,硅烷的执行标准普遍盛行,硅烷被公认为保护混凝土建筑的材料。
本世纪初硅烷浸渍技术渐渐地被我国的工程师所认识并接受,由于硅烷浸渍剂(含异丁基(烯)三乙硅烷液体和异辛基三乙硅烷膏体)良好的防腐效果、经济的成本、以及简单的施工工艺,使得硅烷浸渍在国内的运用发展速度超出想象,除了海港工程,还广泛运用于桥梁隧道、核电风电、高速铁路公路、污水处理及各类重防腐工程中。
以异辛烯和三氯硅烷为主要原料,以负载在配体上的氯铂酸为催化剂,在一定温度和压力条件下合成得到异辛基氯硅烷之后,再利用进行酯化反应即可得到异辛基三乙硅烷。工业生产有间歇生产和连续化生产两种方式,后者生产效率和产品质量明显高出很多,如湖北德邦化工采用的是连续化生产方式生产该产品。
全球具备异辛基三乙硅烷生产技术和能力的不多,比如国外有德国瓦克,国内如德邦,其内德邦还拥有高固含量硅烷膏体的国家发明专利技术。其他由于技术原因暂时无法生产出异辛基三乙硅烷膏体,即使能生产其他辛基硅烷乳液的也,这要求我国在这一精细化工技术领域还需加大研发力度。
(沧州混凝土防腐硅烷浸渍剂价格)-固原新闻
制备了不同级配的玻璃砂透明土,对其进行了三轴固结不排水剪切试验和直接剪切试验,并与同等条件下的标准砂土试验结果进行了对比.结果表明:玻璃砂透明土的抗剪强度随相对密度的大而大;标准级配玻璃砂透明土的抗剪强度比0.5~1.0mm粒径玻璃砂透明土大;相同级配下,玻璃砂透明土与标准砂土的抗剪强度相近,可用玻璃砂透明土模拟天然砂土.
由于其结构中的支链及乙的相对稳定性,异辛基三乙硅烷具有良好的疏水防水性,主要用于混凝土基材的耐久性防护。其支链结构更能经受紫外线的考验,在产品被施涂到基材上后,产品会渗透到基材内部,甚至可达到2-10mm的深度,并随着时间的积累,产品中的烷会水解缩合形成网状的膜,从而起到防护作用。在实际应用中由于其膏体状态更易于喷涂或刷涂施工,同时也是由于膏体形态会加或延长本品在混凝土结构表面渗透和浸渍反应的时间,从而使得硅烷浸渍过程更深入和更。
《海港工程混凝土防腐蚀技术规范》JTJ275-2000的7.2.1中“硅烷浸渍适用于海港工程浪溅区混凝土结构表面的防腐蚀保护。宜采用异丁烯三乙硅烷单体作为硅烷浸渍材料,其他硅烷浸渍材料经论证也可采用。......”此标准中的“其他硅烷浸渍材料”就包括有“异辛基三乙硅烷DB-H580”。
另外,《铁路混凝土结构耐久性修补及防护》Tb/T3228-2010中的4.5.2.5硅烷涂装a)明确指出“宜采用异辛基(异丁基)三乙硅烷进行混凝土浸渍处理,......。也就是说国家铁道行业标准明确指出异辛基三乙硅烷膏体DB-H580可用于铁路混凝土结构耐久性修补和防护。
硅烷浸渍施工的三大基本步骤如下:
砼表面处理
1、对基础面或基材表面的清理;(包括油污、灰尘、锈蚀、微生物等。)
2、对基础面或基材表面的修补;(直径超过2mm的孔隙用相应的水泥砂浆修补完整。)
3、对基础面或基材表面的打磨;(以达到砼表面平整、洁净。)
喷涂施工
硅烷浸渍的喷涂施工工艺参照《海港工程混凝土防腐蚀技术规范》JTJ275-2000附录E 混凝土硅烷浸渍施工工艺及测试方法E.1 施工工艺,或参照《铁路混凝土结构耐久性修补及防护》Tb/T3228-2010中的4.5.2.5硅烷涂装。

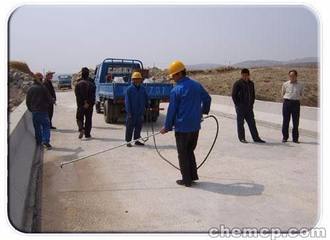

建议采用无气喷涂机均匀喷涂,使用量参照设计文件的要求,喷涂次数参照设计文件的要求或者根据试验确定。注意环境要求:当作业环境温度低于5℃、高于45℃,或是表干前(约10h)可能下雨、风力大于5级以上(此时产品会加快蒸发,造成较大浪费)时,不得施工。
(沧州混凝土防腐硅烷浸渍剂价格)-固原新闻
基于不利因素下FRP筋与混凝土粘结性能的研究成果,比较了FRP筋与混凝土间粘结性能的常见试验方法,着重介绍了高温、冻融循环、氯盐、碱液、干湿循环等多种不利因素下FRP筋混凝土的粘结滑移性能的研究进展及现状,综合及比较了现有研究成果并提出现有研究的不足及建议。
钻芯取样和检测
养护期后即可钻芯取样和检测。检测通过,合格验收。
对于海港工程的混凝土结构的硅烷浸渍质量的验收应以每500m²浸渍面积为一个浸渍质量的验收批。浸渍硅烷工作完成后按《海港工程混凝土防腐蚀技术规范》JTJ275-2000附录E规定的方法各取两个芯样进行吸水率、硅烷浸渍深度、氯化物吸收量的降低效果的测试。当任一验收批硅烷浸渍质量的三项测试结果中任意一项不满足下列要求时,该验收批应重新浸渍硅烷:
1、 吸水率平均值不应大于0.01mm/min½;
2、对强度等级不大于C45的混凝土,浸渍深度应达到3~4 mm;对强度等级大于C45的混凝土,浸渍深度应达到2~3 mm。
3、氯化物吸收量的降低效果平均值不小于90%。
对于铁路混凝土结构的硅烷浸渍可以参照《铁路混凝土结构耐久性修补及防护》Tb/T3228-2010中的E.1硅烷浸渍涂料的技术指标。
以上所有检测应该委托具有国家规定的相应检测资质的机构进行,根据实际检测结果出具相应的检测报告。
七、附:硅烷膏体喷涂施工图片。
图片依次为:刷涂硅烷膏体后的试块、海南LNG码头沉箱硅烷膏体施工前搭设脚手架、海南LNG码头硅烷膏体施工、香港青马大桥硅烷膏体施工。
(沧州混凝土防腐硅烷浸渍剂价格)-固原新闻
为了定量化描述沥青发泡过程设计参数与沥青发泡效果之间的动力学关系,提出了沥青发泡过程参数敏感性的工程化方法;根据多场条件下的多相流体动力学理论,建立了沥青发泡过程设计参数与耦合场分布的动力学模型,并了不同沥青发泡腔结构参数下的耦合场分布情况.结果表明:耦合场分布的统计数值与沥青发泡试验数据之间具有确定的相关性,沥青发泡动力学模型能够在一定程度上表征实际沥青发泡效果;利用沥青发泡动力学模型,从工程化角度对沥青发泡过程参数进行敏感性,得出了不同设计参数对耦合场分布影响的敏感性系数.
